ETAS測量模塊-ES411模數模塊

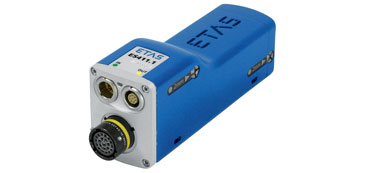

ETAS ES411-帶有傳感器電源的模/數模塊

ETAS ES411模塊提供了4個模/數輸入通道，采樣頻率高達10kHz。模塊可以在5V到15V電壓之間為連接的傳感器或變換器提供每個通道30mA電流的短路保護。模塊可將供電電路中的短路信號發送給使用者。由于其輸入電流和電壓的范圍在±100 mV ~±60 V之間，模塊支持大部分普通傳感器和變換器。ES411的輸入信號可通過一個內在穩定的FIR濾波器。

ETAS ES411-帶有傳感器電源的模/數模塊

各通道上的濾波器參數以及測量范圍、采樣頻率和工作電壓都可通過軟件進行設置。

我們提供帶有BNC、Lemo插頭或明線的分流電纜，利用其將傳感器連接到ES411模塊。該模/數模塊可以存儲車載通道配置。此外，ES411能夠寫出傳感器、變送器和線纜插頭中的配置參數（例如特征曲線），從而提供一個符合IEEE1451.4規格的變送器電子數據表（TEDS）。

優點-ETAS ES411-帶有傳感器電源的模/數模塊
8個電隔離的模/數（模擬輸入）通道
輸入電壓范圍在±100 mV或 ±60 V之間
采樣頻率在0.5 Hz 到10 kHz之間
可配置的高階低通濾波器
工作溫度在-40 °C 到 120 °C之間 (-40 °F 到 248 °F)
堅固的防水防塵罩殼（IP67）
性價比高

ETAS ES411-帶有傳感器電源的模/數模塊訂貨信息：

產品名稱	長度	簡稱	訂購號
ES411
A/D模塊，帶傳感器電源（4通道）		ES411.1	F-00K-104-485
ES411的可選擇附件
模擬與數字I/O
模擬輸入分股電纜，Souriau 8ST12-35 - BNC（22mc-4x2fc），0m3	0,30 m 0,98 ft	CBAV400.1-0m3	F-00K-104-916
模擬輸入分股電纜，Souriau 8ST12-35 - 明線（22mc-4x6c），2 m	2,00 m 6,56 ft	CBAV411.1-2	F-00K-104-918
模擬輸入分股電纜，Ipetronik M-SENS，Souriau 8ST12-35 - Lemo 1B PHG（22mc-4x6fc），0m3	0,30 m 0,98 ft	CBAV413.1-0m3	F-00K-105-682
