ETAS測量模塊-ES415測量模塊

ETAS ES415測量模塊包含用于高分辨率測量模擬信號的模擬-數字轉換器帶有可調節的短路保護傳感器電源的4個電氣隔離的測量通道可用于測量?？稍诟鱾€測量通道以最高100 kHz的速率進行數據采樣。

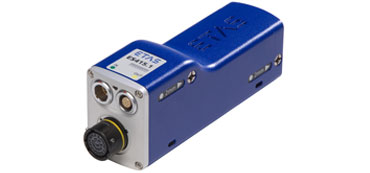

ETAS ES415測量模塊

通用的A/D測量模塊通過標準接口連接各種傳感器和測量傳感器。帶有集成TEDS（傳傳感器電子數據表）的傳感器是自動進行檢測和配置的。因此，傳感器可即時用于測量。無需進行手動參數化。

和ES400 系列的所有模塊一樣，ES415模塊的外形尺寸小并具有實用的安裝可能性。基于其堅固耐用的設計，它在測試車輛發動機艙等極端工作條件下也能非?？煽康剡\行。

ETAS ES415帶有傳感器電源的高清晰A/D模塊訂貨信息

產品名稱	簡稱	訂購號
ES415
帶有傳感器電源的A/D模塊，100kHz的采樣率（4-CH）	ES415.1	F-00K-107-908
ES415的可選擇附件
模擬與數字I/O
模擬輸入分股電纜，Souriau 8ST12-35 - BNC（22mc-4x2fc），0m3	CBAV400.1-0m3	F-00K-104-916
模擬輸入分股電纜，Souriau 8ST12-35 - 明線（22mc-4x6c），2 m	CBAV411.1-2	F-00K-104-918
模擬輸入分股電纜，Ipetronik M-SENS，Souriau 8ST12-35 - Lemo 1B PHG（22mc-4x6fc），0m3	CBAV413.1-0m3	F-00K-105-682
隔離測量探頭，840V隔離，4個通道，840V范圍，Souriau 8ST12- 35 - 4x 明線（22mc - 4x 2c)，4 x 1m	CBN400.1-1	F-00K-107-227
隔離測量探頭，840V隔離，4個通道，10V范圍，Souriau 8ST12-35 - 4x明線（22mc - 4x 2c），4x 1m	CBN401.1-1	F-00K-107-228

ETAS ES415測量模塊優點
快速啟動，無需額外的硬件
通過以太網高效采集測量數據，不受高采樣率時的數據傳輸限制
通過將標準化的XCP協議用于測量數據傳輸和標定以及將UDP協議用于網絡通信，可輕松與現有的測量系統集成
堅固耐用的設計確保在極端條件下的可靠使用
通過標準接口靈活連接各種傳感器和測量傳感器
與其他ETAS測量模塊一起工作時自動實現測量數據同步
采用 INCA 和 MDA等專業的軟件解決方案采集和分析測量數據

ETAS ES415測量模塊功能一覽
4個電氣隔離的通道，可單獨配置
測量范圍介于100 mV和60 V之間
用于測量范圍擴展的測量適配器
數據采集速率介于0.5 Hz和100 kHz之間，可針對各個通道分別進行調節
獲得最佳信號調節的低通濾波器
可調節的短路保護傳感器電源電壓介于5 V和15 V之間
自動檢測和配置帶有TEDS（傳感器電子數據表）的傳感器
堅固耐用且防水防塵的外殼和連接（IP67）
工作溫度介于-40 °C和120 °C之間（-40 °F和248 °F之間）
