ETAS測量模塊-ES510總線接口模塊

ETAS ES510總線接口模塊含三個太網端口，可將測量、標定及快速原型設備與電腦或行駛記錄儀中的應用程序相連接。另外,配有XETK或配有可通過XCP-on-Ethernet協議與INCA 進行數據傳遞的本地太網接口的ECU也可與其連接。

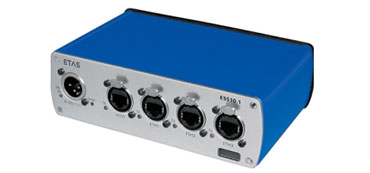

ETAS ES510總線接口模塊

ETAS ES510網絡模塊以1微秒的精度來對連接模塊的測量通道進行同步。通過LED燈來顯示所連線路的通訊情況。當個人電腦的連接被斷開后，它將自動切換到待機模式。 ES510旨在為實驗室、測試臺及車內提供具有高成本效益的設置，它能承受一般的環境條件，且不降低性能和可靠性。在實驗室的應用中，現有的RJ45兼容線纜可以將ES510模塊連接至個人電腦。而對于測試臺及車載的應用，我們則提供了更為堅固的以太網連接線纜。

產品名稱	長度	簡稱	訂購號
ES510
ES510網絡模塊		ES510.1	F-00K-103-260
包括
供電電纜，Neutrik NC3FXX - Banana (3mc-2mc)，2 m	2,00 m 6,56 ft	CBP510-2	F-00K-106-273
ES510的可選擇附件
以太網連接
以太網電纜，Neutrik NE8MC1/RJ45 - Neutrik NE8MC1/RJ45 (9mc-9mc)， 0m45	0,45 m 1,48 ft	CBE530-0m45	F-00K-106-274
以太網PC連接電纜（ES520, ES59x, ES600, ES780, ES1120, ES1135, ES4440）	3,00 m 9,84 ft	CBE500-3	F-00K-106-275
供電電纜, Neutrik NC3FXX – Safety Banana (3mc-2mc), 2 m	2,00 m 6,56 ft	CBP5105-2	F-00K-110-021
