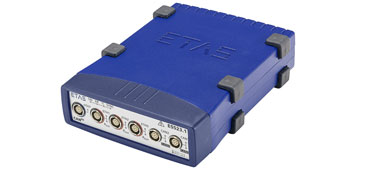

ETAS ES523 CAN FD接口模塊

ETAS ES523 CAN FD接口模塊設計用于ECU的標定，診斷和快速編程，以及從ECU及其環境捕獲測量數據。它提供4個CAN和3個以太網接口，支持所有CAN通道上的新的高性能CAN FD（具有靈活數據速率的CAN）協議。連接的測量模塊由電源通過以太網接口提供，可更大限度地減少模塊的布線。 與設備和連接的ETAS硬件捕獲的信號同步，時間分辨率為1μs。 為了將模塊集成到其他工具環境中，可以使用ETAS ECU和總線接口集成包（EBI-IP）。

ETAS ES523 CAN FD接口模塊訂貨信息

ETAS ES523 CAN FD接口模塊優點
堅固且緊湊的金屬外殼
四個電絕緣CAN通道與博世M-CAN控制器
CAN FD可使數據傳輸速率達到5兆比特/秒（在實驗室條件下更高）
支持符合ISO標準和非ISO標準（CAN FD V1）版本的CAN FD協議
經由兩個CAN通道的設備喚醒
擁有集成電源的三個快速以太網端口，用于連接其它ETAS接口或者測量模塊
采集時間同步測量
開放式界面，可與現有工具環境集成

ETAS ES523 CAN FD接口模塊功能
時間同步采集測量數據
ES523模塊實現通過CAN和以太網通道測量的所有信號的同步化。這使得該模塊非常適合用于采集與CAN和CAN FD信號同步從ECU經由以太網并通過 XETK接口在短時間內傳輸?shù)男盘枴?/p>

靈活添加測量技術
除了ECU和車輛總線之外，ETAS ES400 和 ES600 產品系列的以太網測量模塊可以連接到接口模塊。測量模塊然后通過內置在以太網連接器的連接供電。

支持的軟件
ES523模塊擁有7.1.7以上版本的 INCA軟件 - ETAS的測量和ECU標定工具 -的支持，以及1.5.7以上版本的用于ECU診斷和閃存編程的INCA ODX-LINK 和 ODX-FLASH 附件的支持。與 BUSMASTER 開源軟件工具相結合，ES523模塊可用于模擬、分析和測試CAN FD網絡。此外，ETAS 硬件服務包（HSP）提供10.7.0以上版本的固件更新。

開放接口
ETAS的EBI-IP軟件包使用戶能夠?qū)CU和總線接口與第三方應用程序集成。該軟件包可從ETAS網站上的下載中心下載。

CAN FD
CAN FD（具有靈活數據速率的CAN）是由博世開發的改進的、向后兼容的CAN協議。與CAN的主要差異在于每條消息的有效載荷數據從8個字節增加到64個；傳輸速率更快，達到8兆比特/秒；以及校驗和更長，因此提高了傳輸可靠性。CAN FD符合汽車行業對具有更高帶寬的網絡的需求。同時，CAN FD節點可以輕松與現有的CAN基礎設施集成。
