ETAS測量模塊-ES610模塊

ETAS ES610帶有16個通道進行模擬電壓的測量，這些通道相互之間以及它們與電源之間都有電氣隔離，實現了穩定的高共模抑制，從而確保了即便是在低電壓的情況下也可獲得準確的測量。兩個可選電壓測量范圍都具有16位的分辨率，確保了測量的高精度。ES610的基本電壓測量精度可達2mV。為保證日常運行中（例如在溫度波動較大的情況下）高精度的測量，ES610測量模塊具有較低的溫度系數（僅10 ppm/°C）。有時的測量需要較高的數據采集速率，但常常用戶也需要測量變化非常緩慢的信號。針對這些需求，ES610的數據采集速率可進行設置，并帶有可調節的軟件濾波器，可減少采集過程中冗余的數據。它數據采集速率為2 kHz，并且不受啟用通道數的制約。而且，各個通道的防混淆四階濾波器可確保正確的模/數轉換，不會發生信號混合的情況。

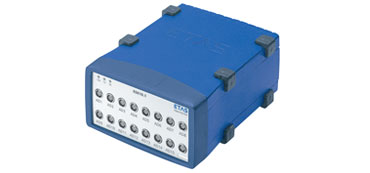

ETAS ES610模塊

ETAS ES610模塊訂貨信息

產品名稱	長度	簡稱	訂購號
ES610
模擬電壓測量設備（16條通道）		ES610.1	F-00K-102-915
包括
ES600 罩殼的T型連接器		ES600_H_TB	F-00K-001-925
以太網PC連接和Y型供電電纜，Lemo 1B FGD - RJ45 - Banana (8mc-8mc+2mc)，2 m	2,00 m 6,56 ft	CBEP110-2	F-00K-102-585
模擬電壓測量設備（16條通道），不帶電纜		ES610.1-SCB	F-00K-104-053
包括
ES600 罩殼的T型連接器		ES600_H_TB	F-00K-001-925
ES610 的可選擇附件
以太網連接
以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，0m45	0,45 m 1,48 ft	CBE130-0m45	F-00K-102-748
以太網連接和帶角連接器的供電電纜，Lemo 1B FMF - Lemo 1B FMD (8mc-8mc)，0m45	0,45 m 1,48 ft	CBE140-0m45	F-00K-104-153
模擬與數字I/O
模擬輸入電纜，banana - Lemo 0B FGG (2mc-4mc)，1m5	1,50 m 4,92 ft	CBAV180-1m5	F-00K-102-660
模擬輸入電纜，Banana - Lemo 0B FGG (2mc-4mc)，1m5，8條電纜一組	1,50 m 4,92 ft	CBAV180-1m5_SET8	F-00K-103-107
模擬輸入電纜，Banana - Lemo 0B FGG (2mc-4mc)，1m5，16條電纜一組	1,50 m 4,92 ft	CBAV180-1m5_SET16	F-00K-103-106
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2	0,20 m 0,66 ft	CBAV190-0m2	F-00K-103-311
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2 ，8條電纜一組	0,20 m 0,66 ft	CBAV190-0m2_SET8	F-00K-103-313
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2 ，16條電纜一組	0,20 m 0,66 ft	CBAV190-0m2_SET16	F-00K-103-312
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m	2,00 m 6,56 ft	CBAV200-2	F-00K-103-314
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m ，8條電纜一組	2,00 m 6,56 ft	CBAV200-2_SET8	F-00K-103-327
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m ，16條電纜一組	2,00 m 6,56 ft	CBAV200-2_SET16	F-00K-103-326

ETAS ES610功能一覽：
16個相互之間電氣絕緣的模擬電壓測量通道
測量通道與電源之間電隔離
各個通道的采集速率在0.5 samples/s與2 ksamples/s之間可任意調節
每個通道有單獨的A/D轉換器并同步采樣，保證通道之間零延遲帶有用于信號平滑處理的參數化軟件濾波器
16 bit的分辨率可確保高測量精度
兩個可選擇的測量電壓范圍：±10 V與± 60 V
可通過以太網向PC或ES600傳輸數據
帶有堅固的功能性金屬罩殼
提供硬件標定服務
