技術文章 > ETAS測量模塊-ES910總線接口模塊
ETAS測量模塊-ES910總線接口模塊

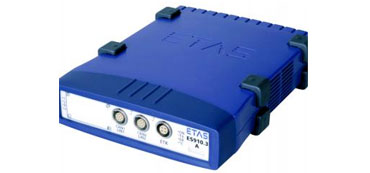

ETAS ES910原型開發及接口模塊在緊湊和堅固的機殼中將高計算性能與普通電子控制單元接口相結合。
CAN和LIN接口用于ES910模塊和車輛總線的連接。兩個CAN接口均支持高速和低速CAN，并可進行單獨配置。在ETK, XETK 和CAN接口的幫助下，可在ES910模塊上模擬子應用，并與電子控制單元開發保持同步（快速原型開發旁路試驗）。ETK接口可滿足較高的實時性要求，而XETK和CAN則支持用于旁路目的的開放式XCP協議。
NXP* PowerQUICC™處理器，其非常適合于快速原型開發。通過該微處理器以及RTA-OSEK 實時操作系統和內置非易失性 RAM(NVRAM)，該模塊可進行具有系統級行為特點的模擬。
通過使用原型開發工具INTECRIO和ASCET-RP（快速原型開發），可以輕松配置ES910模塊。在INTECRIO試驗期間，用戶可以訪問由ES910模塊執行的模型。通過使用RTA-TRACE 軟件邏輯分析器，可實時監控ES910模塊上各項功能的執行情況。
INCA-EIP（實驗?zāi)繕?biāo)集成工具）附加軟件可實現對INCA中ES910模塊上設計模型特點的運用。預先配置好的ES910模塊可充當一個能夠進行測量和標定的電子控制單元。通過采用INCA軟件ES910模塊的ETK、XETK、CAN和LIN接口也可被用于數據采集或用于電子控制單元標定。
在試驗臺架上，ES910模塊與INCA-MCE（嵌入式測量和標定）軟件結合使用，可在電子控制單元和試驗臺架自動化之間提供測量和標定數量的快速交換。
ETAS ES910.3-A快速原型及接口模塊 訂貨信息
| 產品名稱 | 長度 | 簡稱 | 訂購號 |
| ES910 | |||
| 快速原型及接口模塊 | ES910.3-A | F-00K-106-565 | |
| 包括用于以太網PC連接（1）和電源連接（2）的電纜 | |||
| 以太網PC連接電纜1 Gbit/s，Lemo 1B FGE - RJ45 (10mc-8mc)，3 m | 3,00 m 9,84 ft |
CBE200-3 | F-00K-104-373 |
| 以太網PC連接電纜1 Gbit/s，Lemo 1B FGE - RJ45 (10mc-8mc)，8 m | 8,00 m 26,25 ft |
CBE200-8 | F-00K-104-374 |
| 供電電纜，Lemo 1B FGJ - Banana (2mc-2mc)，2 m | 2,00 m 6,56 ft |
CBP120-2 | F-00K-102-584 |
| ES910的可選擇附件 | |||
| 3 – CAN連接 | |||
| CAN、FlexRay和 LIN接口Y-線纜, Lemo 1B FGC - 2xDSUB (8mc-9fc+ 9mc), 2 m | 2,00 m 6,56 ft |
CBCFI100.1-2 | F-00K-106-893 |
| CAN 接口電纜，Lemo 1B FGC - 2xDSUB (8mc-9fc+9mc)，2 m | 2,00 m 6,56 ft |
K106 | F-00K-001-271 |
| CAN Y型接口電纜，Lemo 1B FGC - Lemo 0S PCA - LEMO 0S FFA (8mc- 2fc+2mc)，2 m | 2,00 m 6,56 ft |
K107 | F-00K-001-272 |
| CAN Interface Cable, DSUB – Lemo 0S FFA (9fc-2mc), 3 m | 3,00 m 9,84 ft |
CBAC130-3 | F-00K-103-780 |
| CAN ECU 適配器電纜，DSUB - Lemo 2B FGG (9fc-10mc)，3 m | 3,00 m 9,84 ft |
CBAC140.1-3 | F-00K-103-783 |
| CAN接口線纜，DSUB – DSUB (9fc-9mc)，2 m | 2,00 m 6,56 ft |
CBCX130-2 | F-00K-103-784 |
| CAN 接口電纜，OBDII J1962 - Lemo 1B FGC (16mc-8mc)，2m5 | 2,50 m 8,20 ft |
CBAC150-2m5 | F-00K-104-159 |
| CAN 120 Ω 終端電阻，2xDSUB (9fc+9mc) | CBCX131.1-0 | F-00K-103-786 | |
| CAN 120 Ω 終端電阻, Lemo 0S (2mc) | KS1 | Y-261-A24-264 | |
| 3 – LIN連接 | |||
| CAN、FlexRay和 LIN接口Y-線纜, Lemo 1B FGC - 2xDSUB (8mc-9fc+ 9mc), 2 m | 2,00 m 6,56 ft |
CBCFI100.1-2 | F-00K-106-893 |
| 4 – 以太網ES400連接和電源 | |||
| 以太網鏈連接和供電電纜，Lemo 1B FGL - Lemo 1B FGA - Banana (8fc-8mc+2mc)，0m5 | 0,50 m 1,64 ft |
CBEP430.1-0m5 | F-00K-104-928 |
| 以太網鏈連接和供電電纜，Lemo 1B FGL - Lemo 1B FGA - Safety Banana (8fc-8mc+2mc)，0m5 | 0,50 m 1,64 ft |
CBEP4305.1-0m5 | F-00K-110-030 |
| Ethercat線纜連接, Lemo 1B RJ45, 3 m | 3,00 m 9,84 ft |
AS_CBEthercat.1-3 | F-00K-106-954 |
| 5 – ETK連接 | |||
| ETK 接口電纜 100 Mbit/s，Lemo 1B FFG - Lemo 1B FFG (4mc-4mc)，3 m | 3,00 m 9,84 ft |
CBM150-3 | F-00K-102-556 |
| ETK 接口電纜 100 Mbit/s，Lemo 1B FFG - Lemo 1B FFG (4mc-4mc)，5 m | 5,00 m 16,40 ft |
CBM150-5 | F-00K-102-557 |
| ETK 接口電纜 100 Mbit/s，Lemo 1B FFG - Lemo 1B FFG (4mc-4mc)，10 m | 10,00 m 32,81 ft |
CBM150-10 | F-00K-102-553 |
| 6 – XETK連接 | |||
| 以太網連接電纜 1 GBit/s, Lemo 1B FGE - Lemo 1B FGE (10mc- 10mc), 3 m | 3,00 m 9,84 ft |
CBE230-3 | F-00K-105-757 |
| 以太網連接電纜 1 GBit/s, Lemo 1B FGE - Lemo 1B FGE (10mc- 10mc), 8 m | 8,00 m 26,25 ft |
CBE230-8 | F-00K-105-758 |
| 適配器電纜以太網連接1 GBit/s to 100 MBit/s，Lemo 1B PHE - Lemo 1B FGF (10fc-8mc)，0m5 | 0,50 m 1,64 ft |
CBAE330-0m5 | F-00K-105-759 |
| 7 – ES910 和ES89x 總線接口模塊的以太網連接7.1 – ES89x 模塊和適配器電纜的連接 | |||
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，0m45 | 0,45 m 1,48 ft |
CBE130-0m45 | F-00K-102-748 |
| 以太網連接和電源線，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，3 m | 3,00 m 9,84 ft |
CBE130-3 | F-00K-102-587 |
| 7.2 – CBAE190 適配器電纜和ES910 PC端的連接 | |||
| 100 MBit/s ES910/ES89x 的RP以太網連接適配器電纜, Lemo 1B FGA - Lemo 1B PHG (10mc-8fc), 0.3m | 0,30 m 0,98 ft |
CBAE190-0m3 | F-00K-109-902 |
| 7.3 – ES89x 模塊和CBAE220適配器電纜的連接 | |||
| 千兆以太網和電源連接電纜, Lemo 1B FGM - Lemo 1B FGH (10fc-10mc), 3 m | 3,00 m 9,84 ft |
CBE260.1-3 | F-00K-109-446 |
| 進行功率傳輸?shù)腇ETK千兆以太網連接電纜，1 GBit/s，Lemo 1B FGM - Lemo 1B FGH (10fc-10mc), 8 m | 8,00 m 26,25 ft |
CBE260.1-8 | F-00K-109-447 |
| 7.4 – CBAE220適配器電纜和ES910 ECU端的連接 | |||
| 1 GBit/s ES910/ES89x 的RP以太網連接適配器電纜, Lemo 1B FGE - Lemo 1B PHM (10mc-10mc), 0.3m | 0,30 m 0,98 ft |
CBAE220-0m3 | F-00K-109-903 |
ETAS ES900系列 功能一覽
緊湊的原型開發和接口模塊用于開發和應用功能的設計
PowerQUICCTM III MPC8548 處理器負責實時計算
ETK, XETK, CAN, LIN 和FlexRay接口
與INCA, INTECRIO 和 ASCET-RP集成
在以太網絡上有ETK、XETK、XCP支持， 在CAN旁路上有XCP支持
連接ES930 Multi-I/O 模塊，ES400 和ES63x 測量模塊
支持EtherCAT和iLinkRT 測試平臺自動化接口
