ETAS測量模塊-ES921總線接口模塊

ETAS ES921 CAN模塊為緊湊型ES910原型開發及接口模塊提供了兩個附加的CAN接口。這兩個CAN接口可以單獨配置成高速或低速CAN總線。高速CAN和低速CAN分別通過飛利浦TJA1040和飛利浦TJA1054收發器連接。對于快速原型開發實驗，可以通過使用INTECRIO的CAN-I/O功能或XCP-on-CAN旁路功能來進行ECU旁路設置。通過使用ES921模塊兩個附加的CAN接口，由ES910開發的功能可被連接至一個車輛網絡中多達四個CAN總線上。為了測量和標定，ES921 CAN接口可以與INCA共同使用來從車輛總線上獲取數據。通過使用INCA 6.2.1或更高版本，ES921模塊還可以提供測量和標定支持。例如，通過CAN旁路連接至ES910的ECU可以使用INCA被同步標定。

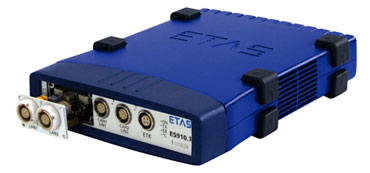

ETAS ES921 CAN模塊

ETAS ES921.1 CAN模塊訂貨信息

產品名稱	長度	簡稱	訂購號
ES921
CAN 模塊（2通道）		ES921.1	F-00K-105-672
包括
CAN 接口電纜，Lemo 1B FGC - 2xDSUB (8mc-9fc+9mc)，2 m	2,00 m 6,56 ft	K106	F-00K-001-271
CAN 120 Ω 終端電阻，2xDSUB (9fc+9mc)		CBCX131.1-0	F-00K-103-786
可選擇附件
CAN連接
CAN Y型接口電纜，Lemo 1B FGC - Lemo 0S PCA - LEMO 0S FFA (8mc- 2fc+2mc)，2 m	2,00 m 6,56 ft	K107	F-00K-001-272
CAN 接口Y型線纜, DSUB - DSUB - DSUB (9fc-9fc+9 mc), 2 m	2,00 m 6,56 ft	AS_K95	F-00K-000-384
CAN Interface Cable, DSUB – Lemo 0S FFA (9fc-2mc), 3 m	3,00 m 9,84 ft	CBAC130-3	F-00K-103-780
CAN ECU 適配器電纜，DSUB - Lemo 2B FGG (9fc-10mc)，3 m	3,00 m 9,84 ft	CBAC140.1-3	F-00K-103-783
CAN接口線纜，DSUB – DSUB (9fc-9mc)，2 m	2,00 m 6,56 ft	CBCX130-2	F-00K-103-784
CAN 接口電纜，OBDII J1962 - Lemo 1B FGC (16mc-8mc)，2m5	2,50 m 8,20 ft	CBAC150-2m5	F-00K-104-159

ETAS ES921 CAN模塊功能概覽
ES910的CAN擴展模塊
2個電隔離的CAN接口
飛利浦TJA1040和TJA1054收發器，分別用于高速或低速連接CAN總線
基于FPGA的CAN通訊控制器
ES921前面板上用于顯示CAN通訊的LED燈
高速CAN總線上的通訊流量喚醒功能
支持INTECRIO、ASCET-RP和INCA
