ETAS測量模塊-ES1135仿真系統控制器板卡

ETAS ES1135快速原型開發控制器板卡

ETAS ES1135仿真/系統控制器板卡用于ES1000系統的多種快速原型開發應用。即便原型的功能復雜，其高度的計算功能仍可實現快速的全路和旁路運行。當PC在計算具有高速緩沖命中數（cache hits）的典型軟件模型時，L2高速緩沖存儲器容量及快速存取能力提高了該板卡的處理速度。同時ES1135與ASCET-RP、INTECRIO 及INCA-EIP完美集成，用戶可輕松簡便地使用其各項功能。ES1135帶有穩定的RAM，可存儲ECU運行過程中的自適應數據，因此它可對新的ECU功能進行快速原型開發。在開發安全方面的功能時，ES1135可提供看門狗功能，其可通過ASCET-RP輕松配置。ES1000系統的功能可得到持續提升。因此ES1135現支持XCP-on-Ethernet和XETK旁路應用。同時，用戶通過一個集成高速以太網交換器便可將緊湊式模塊與PC連接，而無需將ES600模塊作為外部交換器使用。ES1135功耗低（12 W，而普通PC功耗為180 W），特別適合汽車中的應用。

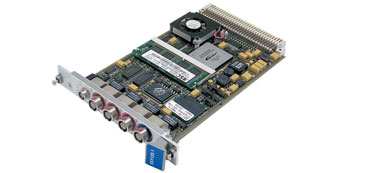

ETAS ES1135仿真/系統控制器板卡

ETAS ES1135訂貨信息

產品名稱	長度	簡稱	訂購號
ES1135
仿真/系統控制器板卡		ES1135.1	F-00K-103-178
包括
以太網PC連接電纜，Lemo 1B FGG - RJ45 (8mc-8mc)，3 m	3,00 m 9,84 ft	CBE100-3	F-00K-102-559

ES1135 的可選擇附件
以太網連接
以太網PC連接電纜，Lemo 1B FGG - RJ45 (8mc-8mc)，8 m	8,00 m 26,25 ft	CBE100-8	F-00K-102-571

以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，0m45	0,45 m 1,48 ft	CBE130-0m45	F-00K-102-748

以太網連接和Y型供電電纜，Lemo 1B FGF - Lemo 1B FGD - Banana (8mc-8mc+2mc)，2 m	2,00 m 6,56 ft	CBEP120-2	F-00K-103-390

以太網連接和Y型供電電纜，Lemo 1B FGF - Lemo 1B FGD - Safety Banana (8mc-8mc+2mc)，2 m	2,00 m 6,56 ft	CBEP1205-2	F-00K-110-024

ETAS ES1135功能一覽
IBM 750 GX PowerPC，時鐘頻率1GHz
1 MB L2高速緩沖存儲器
256 MB SDRAM
穩定的RAM（用于存儲自適應數據）
支持看門狗功能
帶有4個快速以太網接口（交換器功能）
低功耗，適于車載運行
可與ASCET-RP、INTECRIO及INCA-EIP完美集成
