技術文章 > ETAS測量模塊-ES4100罩殼

ETAS測量模塊-ES4100罩殼

ETAS 21 VME板卡罩殼

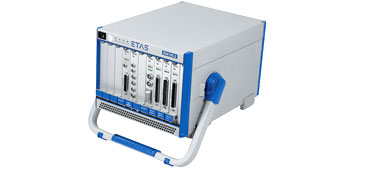

ETAS ES4100罩殼用于構建大型VME總線系統。由于具有主動冷卻系統，它還適于高溫?zé)彷椛浒蹇ǖ陌惭b。該罩殼的底盤可與所有ES4xxx系列底盤和機架系統組合。

ETAS測量模塊-ES4100罩殼

ETAS ES4100罩殼訂貨信息

產品名稱	簡稱	訂購號
ES4100 [1]
底盤（19''，4U， 21個插槽，VME64x）	ES4100.1	F-00K-001-368
外殼：支架系統（19''，4U，420縱深）	ES4001.1	F-00K-001-369

注釋1：如有需要，另有附加支架作為多用承載設備

ETAS ES4100罩殼功能一覽

ES4100罩殼的功能包括：
21個插槽
標準VME總線及VME64x板卡
用于標準歐洲卡（100 x 160 mm2）的插槽，高3U 、間隔4 HP（22.3 mm）
160針腳的底板
+3.3V、 +5V、 +12V、及-12V的電源
輸入電壓范圍廣泛的電源適配器
帶故障指示的受控風扇
尺寸19"，可用于獨立罩殼或機箱的安裝
總高度4U
前面板上帶有電源開關、保險絲及故障指示
