ETAS測量模塊-ES4408電負載仿真模塊

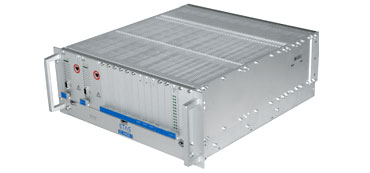

ETAS ES4408電負載仿真模塊
實驗室ECU測試的電負載仿真模塊
ETAS ES4408負載模塊為硬件在環(HiL)系統下的電控單元ECU測試提供電負載。ES4408不但提供仿真電磁閥噴油器，而且還配有大量的上拉，下拉負載。
ETAS ES4408電負載仿真模塊 訂貨信息
| 產品名稱 | 簡稱 | 訂購號 |
| ES4408 | ||
| ES4408負載底盤 4U | ES4408.1 | F-00K-106-158 |
| ES4408CON 通信接口 | ES4408CON.1_E | F-00K-106-153 |
| ES4434 可配置負載板卡 (24-CH) | ES4434.1 | F-00K-106-159 |
| LABCAR系統組件通用負載臺架，ES4408負載底板和 ES4408CON通信接口 | LCSY_GLB | F-00K-106-151 |
| ES4408 可選附件 | ||
| 連接電纜 (ES4408/ES4640)，7W2 - 7W2 (7fc-7mc)，1 m | CBAV340.1-1 | F-00K-106-179 |
| Y型連接電纜 (ES4408/ES4640)，8W8 - 8W8 - 圓形連接器 (8mc- 8mc+17mc)，1 m | CBAV341.1-1 | F-00K-106-180 |
| 高電流連接電纜(ES4408/ES4640)，8W8 - 8W8 (8fc-8mc)，1 m | CBAV342.1-1 | F-00K-106-181 |
| 連接電纜 (ES4408/ES4640)，DSUB - 3xDSUB (25fc-3x9mc)，1 m | CBAV343.1-1 | F-00K-106-322 |
| 連接電纜 (ES1391 / ES4408 / ES1392)，Lemo 1B FGG - Lemo 1B FGG (14mc-14mc)，0m5 | CBV300-0.5_E | F-00K-103-217 |
| 連接電纜 (ES1391 / ES4408 / ES1392)，Lemo 1B FGG - Lemo 1B FGG (14mc-14mc)，1 m | AS_CBV300.1-1 | F-00K-106-173 |
| 高電流連接電纜(ES4408/ES4640)，圓形連接器-圓形連接器(17fc-17mc)，1 m | CBAV344.1-1 | F-00K-106-618 |
| 連接電纜，DSUB - DSUB，(25fc-9mc)，1 m | CBAV345.1-1 | F-00K-106-619 |
注釋1：不包含電纜
ETAS ES4408 功能一覽
可與所有通用的硬件在環測試系統進行集成
模塊化構建，可靈活選擇負載
電負載種類多樣，含有60 V DC或20 A
負載可標定
上拉和下拉負載
噴油器負載
基于以太網的開放式接口
集成LABCAR-OPERATOR V4.1及其更高版本的用戶接口
標準，低耗連接器
因支持廣的供電設備（90 to 230 V AC）
模塊化構建
ES4408是長為19英寸的支架安裝系統，可安裝多達12張的負載板卡。它配有以太網聯接接口ES4408CON，用戶可通過此接口對負載配置進行掌控。內部控制器監控所有內部功能，便于對控制信號和參數進行掃描。此外，ES4408配有通用電源。（100V至250V）。
可選擇的負載板卡如下：
ES4434 可配置負載板卡(24通道)
帶有24個通道用于上拉和下拉負載的小型負載的手動配置負載板卡。有助于電阻、電容和電感負載的仿真。
ES4435電流源負載板卡(24通道)
可編程的電流源負載板卡帶有24個通道用于高達150 mA 的上拉和下拉負載。
ES4455 負載板卡(4通道)
帶有4個通道用于高達60 V 直流電和 20 A （以 UBatt 計）的電阻、電容和電感負載仿真的手動配置負載板卡。
ES4450 4 RB CRS 噴油器負載板卡
用于Bosch共軌柴油噴射（CRS）系統中電磁噴油器的負載板卡，連接著4個噴油器。它由1個ES4455 負載板卡（4-CH）和2個用于RB CRS 噴油器的PB4451CR Piggybacks。
ES4451 4 RB GDI 噴油器負載版卡
用于Bosch汽油直噴（GDI）系統中噴油器的負載板卡，連有4個噴油器。它由1個ES4455 負載板卡（4-CH）和2個用于RB GDI 噴油器的PB4451GDI Piggybacks。
ES4456 8 RB CRS 壓電噴油器負載板卡
用于Bosch共軌柴油噴射（CRS）系統中壓電噴油器的負載板卡，連接著8個噴油器。
