ETAS測量模塊-ES650測溫模塊

ETAS ES650測溫模塊有8個溫度輸入通道和8個模/數輸入通道。它的16個通道之間以及它與電源之間都帶有電氣隔離，實現了穩定的高共模抑制，因此即便是在電壓極低并使用非零電勢熱電偶的情況下也可達到較高的測量精度。

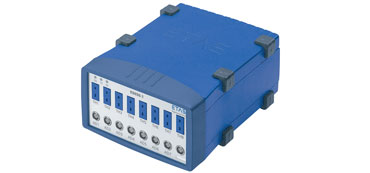

ETAS ES650測溫模塊

ETAS ES650模塊每個輸入連接器上的冷節點補償極大地降低了測量誤差，即使在環境溫度發生波動時也是如此。ES650支持B，E，J，K，N，R，S以及T型熱電偶，測量范圍為-210°C到+1820°C（ -346°F到+3308°F）。該模塊可在整個工作范圍內以21位的分辨率運行，基本精度為+0.25°C而最小測量單位為0.01°C（K型）。ES650可提供分辨率為16Bit的兩個測量范圍，以進行高精度電壓測量。ES650的基本電壓測量精度可達2 mV。該模塊具有超低的溫度系數（僅10 ppm/°C），即使在環境溫度出現較大波動的情況下也可保證高測量精度。同時，為避免采集到冗余數據，用戶可對ES650每個模塊的軟件濾波器及采樣速率單獨進行優化。

ETAS ES650溫度測量模塊訂貨信息

產品名稱	長度	簡稱	訂購號
ES650
模擬電壓和溫度綜合測量模塊（8通道）		ES650.1	F-00K-102-751
包括
ES600 罩殼的T型連接器		ES600_H_TB	F-00K-001-925
以太網PC連接和Y型供電電纜，Lemo 1B FGD - RJ45 - Banana (8mc-8mc+2mc)，2 m	2,00 m 6,56 ft	CBEP110-2	F-00K-102-585
模擬電壓和溫度綜合測量模塊（8通道），不帶電纜		ES650.1-SCB	F-00K-104-056
包括
ES600 罩殼的T型連接器		ES600_H_TB	F-00K-001-925
ES650 的可選擇附件
以太網連接
以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，0m45	0,45 m 1,48 ft	CBE130-0m45	F-00K-102-748
以太網連接和帶角連接器的供電電纜，Lemo 1B FMF - Lemo 1B FMD (8mc-8mc)，0m45	0,45 m 1,48 ft	CBE140-0m45	F-00K-104-153
模擬與數字I/O
模擬輸入電纜，banana - Lemo 0B FGG (2mc-4mc)，1m5	1,50 m 4,92 ft	CBAV180-1m5	F-00K-102-660
模擬輸入電纜，Banana - Lemo 0B FGG (2mc-4mc)，1m5，8條電纜一組	1,50 m 4,92 ft	CBAV180-1m5_SET8	F-00K-103-107
模擬輸入電纜，Banana - Lemo 0B FGG (2mc-4mc)，1m5，16條電纜一組	1,50 m 4,92 ft	CBAV180-1m5_SET16	F-00K-103-106
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2	0,20 m 0,66 ft	CBAV190-0m2	F-00K-103-311
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2 ，8條電纜一組	0,20 m 0,66 ft	CBAV190-0m2_SET8	F-00K-103-313
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，0m2 ，16條電纜一組	0,20 m 0,66 ft	CBAV190-0m2_SET16	F-00K-103-312
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m	2,00 m 6,56 ft	CBAV200-2	F-00K-103-314
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m ，8條電纜一組	2,00 m 6,56 ft	CBAV200-2_SET8	F-00K-103-327
模擬輸入電纜，BNC - Lemo 0B FGG (2fc-4mc)，2 m ，16條電纜一組	2,00 m 6,56 ft	CBAV200-2_SET16	F-00K-103-326

ETAS ES650功能一覽：
8個電隔離的測量通道用于測量模擬電壓
8個電隔離的測量通道用于測量溫度
支持B，E，J，K，N，R，S，T型傳感器
測量通道與電源之間電隔離
每個通道有獨立的A/D轉換器并同步采樣，保證通道之間零延遲。
每個通道數據采集速率可調整
帶有用于信號平滑處理的參數化軟件濾波器
16 bit（模/數轉換）或21 bit（測溫）分辨率可確保高測量精度
兩個可選擇的測量電壓范圍：+10 V和+60 V
汽車測量范圍為-210°C到+1820°C（-346°F到+3308°F）
可通過以太網向PC或ES600傳輸數據
帶有堅固的功能性金屬罩殼
提供硬件標定服務
