技術文章 > ETAS測量模塊-ES720通用行駛記錄儀
ETAS測量模塊-ES720通用行駛記錄儀

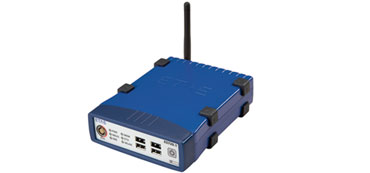

ETAS ES720模塊是一款通用行駛記錄儀，可用于完成ECU開發、標定以及汽車電子系統驗證過程中的多項測量任務。其硬件設計堅固,內部軟件基于PC技術,適合于車輛使用,并可以與ECU和總線接口模塊靈活結合。ES720行駛記錄儀可與INCA、及標準的ECU測量標定診斷工具完全兼容。在測量方面，ES720(內部裝有INCA軟件)取代了筆記本電腦。ES720行駛記錄儀具有 ETK, XETK, 以太網, Flexray, CAN, LIN and K-Line 連接選項，因此可支持車輛中相關ECU的接口和總線以及相關協議。ES720行駛記錄儀提供以下性能的最佳組合：
ETAS ES720模塊可靠性
與INCA兼容性
快速測量準備以及較短的啟動時間
| 產品名稱 | 長度 | 簡稱 | 訂購號 |
| ES720 行駛記錄儀 [2] | |||
| ES720行駛記錄儀，配備8GB CF卡、電源電纜、以太網連接電纜 | ES720.1-8 | F-00K-107-105 | |
| ES720行駛記錄儀，配備16GB CF卡、電源電纜、以太網連接電纜 | ES720.1-16 | F-00K-107-107 | |
| ES720-8W行駛記錄儀，配備8GB CF卡、無線LAN、電源電纜、以太網連接電纜 | ES720.1-8W | F-00K-107-108 | |
| ES720行駛記錄儀，配備16GB CF卡、無線LAN、電源電纜、以太網連接電纜 | ES720.1-16W | F-00K-107-109 | |
| ES720的可選擇附件 | |||
| 單機版許可證 | |||
| ES720行駛記錄儀 基于設備名許可證的服務合同 | ES720.1_SRV-ME52 | F-00K-107-114 | |
| ES720 ODX-Link Add-On 基于設備名的許可證 | ISW_ES720_ODX-LINK_LIC-MP | F-00K-107-147 | |
| ES720 ODX-LINK add-on基于設備名許可證的服務合同 | ISW_ES720_ODX-LINK_SRV-ME52 | F-00K-107-150 | |
| ES720 實驗?zāi)繕?biāo)集成包(EIP)許可證 | ISW_ES720_EIP_LIC-MP | F-00K-107-196 | |
| A – 電源 [1] | |||
| 供電電纜，Lemo 1B FGJ - Banana (2mc-2mc)，2 m | 2,00 m | CBP120-2 | F-00K-102-584 |
| 供電電纜, Lemo 1B FGJ - Safety Banana (2mc-2mc), 2 m | 2,00 m | CBP1205-2 | F-00K-110-023 |
| B –以太網與PC或者ES51x模塊連接 | |||
| 以太網PC連接電纜，Lemo 1B FGG - RJ45 (8mc-8mc)，3 m | 3,00 m | CBE100-3 | F-00K-102-559 |
| 以太網PC連接電纜，Lemo 1B FGG - RJ45 (8mc-8mc)，8 m | 8,00 m | CBE100-8 | F-00K-102-571 |
| C –以太網與ES4xx或者ES63x模塊連接 | |||
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGL - Banana (8mc-8fc+2mc)，3 m | 3,00 m | CBEP420.1-3 | F-00K-105-292 |
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGL - Safety Banana (8mc-8fc+2mc)，3 m | 3,00 m | CBEP4205.1-3 | F-00K-110-041 |
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGL - Banana (8mc-8fc+2mc)，3 m | 3,00 m | CBEP425.1-3 | F-00K-105-972 |
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGL - Safety Banana (8mc-8fc+2mc)，3 m | 3,00 m | CBEP4255.1-3 | F-00K-110-029 |
| D –以太網與ES520、 ES59x、 ES600、 ES780模塊、 ES1120或者ES1135 板塊連接 | |||
| 以太網連接和供電電纜，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，0m45 | 0,45 m | CBE130-0m45 | F-00K-102-748 |
| 以太網連接和電源線，Lemo 1B FGF - Lemo 1B FGD (8mc-8mc)，3 m | 3,00 m | CBE130-3 | F-00K-102-587 |
| 以太網連接和帶角連接器的供電電纜，Lemo 1B FMF - Lemo 1B FMD (8mc-8mc)，0m45 | 0,45 m | CBE140-0m45 | F-00K-104-153 |
| E –以太網與ES6xx模塊連接 | |||
| 以太網連接和Y型供電電纜，Lemo 1B FGF - Lemo 1B FGD - Banana (8mc-8mc+2mc)，2 m | 2,00 m | CBEP120-2 | F-00K-103-390 |
| 以太網連接和Y型供電電纜，Lemo 1B FGF - Lemo 1B FGD - Safety Banana (8mc-8mc+2mc)，2 m | 2,00 m | CBEP1205-2 | F-00K-110-024 |
| F –XETK 、ES910 モジュールへのイーサネット接続 | |||
| 以太網連接電纜1 GBit/s，Lemo 1B FGE - Lemo 1B FGE (10mc- 10mc)，3 m | 3,00 m | CBE230-3 | F-00K-105-757 |
| 以太網連接電纜1 GBit/s，Lemo 1B FGE - Lemo 1B FGE (10mc- 10mc)，8 m | 8,00 m | CBE230-8 | F-00K-105-758 |
| G –XETK 、ES910 モジュールへのイーサネット接続 | |||
| 適配器電纜以太網連接1 GBit/s to 100 MBit/s，Lemo 1B PHE - Lemo 1B FGF (10fc-8mc)，0m5 | 0,50 m | CBAE330-0m5 | F-00K-105-759 |
ETAS ES720模塊功能一覽
應用于開發與測量階段的的通用行駛記錄儀
功能強、輕巧便于攜帶，適合車輛使用
與INCA完全兼容
可對ECU、車輛總線和測量模塊進行同步數據采集
由待機模式快速啟動
多種擴展選項
可選WLAN
