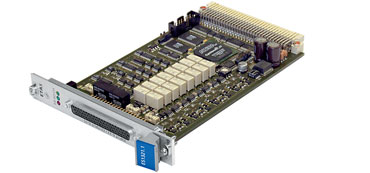

ETAS測量模塊-ES1321接口板卡

ETAS ES1321用于模擬測量設備的模擬板卡預測量板卡

PWM接口板卡

ETAS ES1321 PWM I/O板卡配有PWM, 電平生成和測量通道。輸出結果可由高或低電平配置。通過前面板，測量輸入可以參考電壓進行比較。初步值設定為內外參考量的1/3 至 2/3。各通道均有±60 V過電壓保護。 ES1321板卡支持SENT接口，配有四個信息發射通道，兩個信息接收通道。

ETAS ES1321用于高端模擬測量設備的模擬板卡預測量板卡

ETAS ES1321板卡訂貨信息

產品名稱	簡稱	訂購號
ES1321 [1]
PWM輸入/輸出板卡（24/15-CH）	ES1321.1	F-00K-105-202

注釋1：不包含電纜

ETAS ES1321 功能一覽：
帶有24個輸入通道和16個輸出通道的PWM 輸入/輸出板卡
輸出結果可由1個高和1個低電平配置，并通過前面板用2個外部參考電壓進行比較
2個外部參考電壓通過前面板或由軟件控制，是輸入電壓的門檻電壓
100 kHz的Max輸入輸出頻率
由SENT 接口支持
