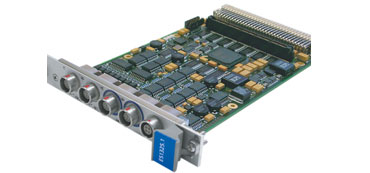

ETAS ES1325數字信號采集和生成板卡

ETAS ES1325是一個數字輸入/輸出板卡，用于在ES1000系統進行快速原型開發的過程中采集和生成數字信號。因此，它可與ASCET-RP和INTECRIO集成。通過軟件中的配置對話框，用戶可輕松對該板卡進行設置，并可在實驗過程中對參數進行修改。ES1325可處理多種信號，如數字輸入/輸出信號、PWM輸入/輸出（脈寬調制）信號、事件計數器及累計開啟時間等。同時，由于多個通道可單獨進行配置，各項功能可以靈活組合，所以該板卡適用于多種應用場合。 字?jǐn)?shù)輸入/輸出板卡可向16個輸入和輸出通道提供25ns的時間分辨率及32位計數器，因而它可以在1Hz到60 kHz的信號頻率范圍內檢測并生成數據。同時，通過可編程遲滯（電壓范圍0 V到36 V）可單獨調整每個輸入通道的開關閾值。而且，開啟和關閉閾值電平都可進行設置。一個ES1000系統可同時安裝多達4個ES1325板卡來增加通道計數。

ETAS ES1325數字信號采集和生成板卡訂貨信息

ETAS ES1325 功能一覽
16個數字輸入，可編程遲滯，0 V到36 V
16 個數字輸出，具備TTL兼容的工作特性
每個輸入和輸出 可單獨進行設置
可處理1Hz到60 kHz間的信號頻率 結合并行數字輸入/輸出、PWM輸入/輸出、事件計數器及累計開啟時間功能
可通過2個TTL兼容觸發輸入進行觸發
觸發功能基于信號沿、信號狀態及角度
過高電壓及線纜誤接保護
車輛溫度范圍
與VME總線電隔離
可與ASCET-RP及INTECRIO完美集成
