技術文章 > ETAS測量模塊-ES5340電動仿真板卡

ETAS測量模塊-ES5340電動仿真板卡

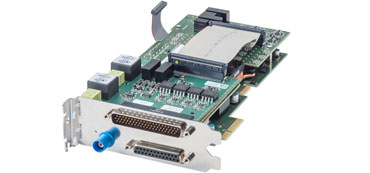

ETAS ES5340 PCI總線仿真板

ETAS ES5340 PCI總線仿真板已經集成至LABCAR-HiL的系統當中。其用于仿真動力系統的電機及逆變器而且有著可以滿足較高速度與精度要求的設計。

ETAS ES5340 PCI總線仿真板

用于仿真電機及電動汽車和內燃機的逆變器的PCI總線板卡有兩種類型。
ETAS ES5340-M電機仿真板能夠仿真針對測試逆變器/電機ECU的信號，這讓逆變器以及電機的ECU能在信號相應的水平中進行測試。
ETAS ES5340-ICE內燃機仿真板卡被應用于獲取、評估以及生成二沖程和四沖程內燃機的角同步ECU信號。

這些信號會在板卡上進行預處理，之后會中繼至LABCAR-RTPC的仿真目標上，這使得信號處理較為高效。

ETAS ES5340 訂貨信息

產品名稱	簡介	訂貨號
ES5340 – 電動仿真主控制板（Multi I/O） [1]
電動仿真主控制板（Multi I/O）	ES5340.2-M	F-00K-107-937
ES5340-M 的可選擇附件
電動仿真從控制板（Multi I/O）	ES5340.1-S	F-00K-107-054
FPGA逆變器/ES5340的PMSM模型	LCM_PMSM5340_U1	F-00K-107-259
FPGA逆變器/ES5340的IM模型	LCM_IM5340_U1	F-00K-108-251
ES5340 主控制板的標定服務	K_ES5340-M	F-00K-107-056
ES5340 從控制板的標定服務	K_ES5340-S	F-00K-107-057
ES5340 – 內燃機模擬電路板(Multi-I/O)
內燃機模擬電路板(Multi-I/O)	ES5340.2-ICE	F-00K-109-496

注釋1：不包含電纜

ETAS ES5340 功能一覽
電氣化動力系統電動機和換流器HiL仿真
PCI Express接口
IGBT觸發信號時鐘恢復
相電流預測技術
基于FPGA的換流器/PMSM模塊及轉換器/IM模塊涵蓋850 ns積分步長時的所有相關物理效應
